近期，我校科研团队积极投身科技创新，瞄准核心技术攻关，在科研创新的道路上勇攀高峰，其中，民主党派和统战团体成员也发挥了重要力量，接下来，我们一睹他们的风采。

民革党员王家海教授在国际知名能源期刊NanoEnergy发表最新锂电池研究成果

异质结构的构建是合成具有高电化学性能的锂离子电池负极材料的一种有效方法。在本研究中，王家海教授团队通过一种设计的溶剂热策略实现了一个界面调控的ZnS@MoS2异质结构。该策略在异质结构中引入了界面调控，增加了锂吸附的活性位点，并提高了锂离子存储的整体动力学性能。在异质结构界面处引入了内建电场，增强了电子转移和锂离子迁移，从而得到高性能锂离子电池负极材料。ZnS@MoS2 异质结作为锂离子电池负极展现出优秀的储锂容量和循环稳定性，在5A/g的电流密度下可以稳定循环 1000 圈并保持 996.0 mAh/g 的容量。密度泛函理论（DFT）计算的结果进一步确认，界面处的电子重新分布促进了电荷转移并降低了锂离子迁移的障碍。这项研究提出了一种新颖的界面调控策略，增强了异质结构中的锂离子存储，并揭示了改善锂存储动力学 的潜在机制。具体创新点为：

01界面调控策略的引入：本文通过设计一种界面调控策略，系统地解决了 ZnS 和 MoS2 在异质结构中的界面匹配和电子传输效率问题，这在之前的研究中很少被报道。界面调控不仅改善了材料的电化学性能，还提高了其结构稳定性。

02异质结构的创新构建：采用溶剂热法成功构建了ZnS@MoS2异质结构，这种结构能够有效增加锂离子的吸附位点，并改善锂离子的迁移动力学。这种特殊的构建方式为提高电池的能量密度和循环稳定性提供了新的途径。

03表面反应动力学的优化：通过界面调控策略，显著增强了表面反应动力学，这意味着电池在充放电过程中能更高效、快速地进行锂离子的吸附和释放。这直接提升了电池的充放电性能，尤其是在高倍率充放电条件下。

04内建电场的应用：研究中在 ZnS@MoS2 异质结构的界面处引入了内建电场，该电场有助于促进电子的快速转移和锂离子的迁移，进一步提升了电池的充电效率和稳定性。这种方法在提高电池性能方面展现了巨大的潜力。

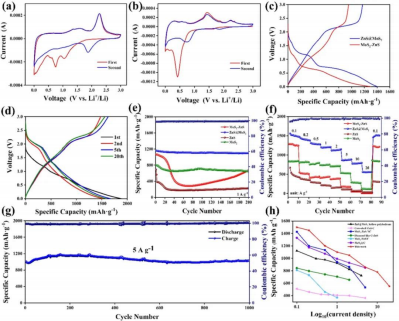

▲ ZnS@MoS2 异质结电化学表征及性能测试

民盟广州大学基层委员会主委吴旭教授团队在材料领域期刊 Adv. Funct.Mater.发表取向结构水下超疏油涂层材料的最新研究成果

近日，广州大学化学化工学院吴旭教授团队与加拿大工程院院士/加拿大皇家科学院院士/阿尔伯塔大学曾宏波教授合作，报道了一种水凝胶取向结构构筑结合界面分子铆钉的策略，实现了涂层水下超疏油的显著防污自洁功能，同时实现与各类基材持久的强附着性。相关研究成果发表在材料领域国际顶级期刊：Advanced Functional Mate rirals。

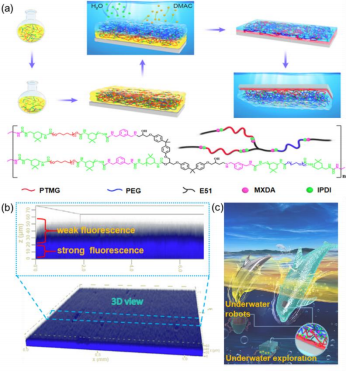

吴旭教授团队等报道了一种水凝胶取向结构构筑结合界面分子铆钉的策略，通过特定分子结构设计及其在溶剂置换过程中链段取向迁移与非均相网络交联，构筑并锁定表面亲水/基底疏水+铆钉的涂层取向结构，实现了涂层水下超疏油的显著防污自洁功能，同时实现与各类基材持久的强附着性（剪切强度达5MPa）。材料的合成和涂装工艺适用于工业放大装置，可应用于各类基材。研究工作中提出的取向结构设计与调控为材料各异性界面功能的实现和创新应用开辟了新的研究思路。

广州大学欧美同学会（广州大学留学人员联谊会）会长会副会长刘兆清教授团队在《美国科学院院报》发表最新研究成果

原子级分散催化剂(SACs)是目前燃料电池和金属-空气电池中最有前途的低成本氧催化剂。尽管SACs具有超越贵金属的催化活性，然而其稳定性一直备受诟病，这是导致目前 SACs无法走向实际应用去替代传统贵金属催化剂的关键挑战之一。因此，找到解决 SACs稳定性问题的关键方案，是其未来走向实际应用的首要任务鉴于此，刘兆清教授团队通过巧妙的热解策略，成功构建了新型的双层单原子催化剂（Co/ DACN）。X射线吸收谱实验和理论计算结果表明，Co/ DACN 伴随着CoN2C3配位环境，形成了独特的Co-C 双轴向配位结构（图1）。进一步通过理论计算对其双轴向键的形成机制进行了探索，苯碳（类卡宾特性）的存在是双轴向 Co-C键形成的关键。而这种原位生成的独特Co-C双轴向键的形成，一方面促进了层间电子转移，优化了催化剂的催化活性；另一方面，解决了催化剂的热稳定性和化学稳定性问题，最终在酸性和碱性条件下Co/DACN 展示了优异的催化活性和超强的稳定性。

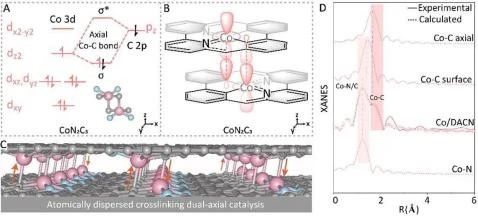

▲Co/ DACN双轴向结构形成机制探究
